體育照明節能的設計原則
體育照明節能的總體要求
圖10-2匯總了綠色照明種類技術,實踐證明,這些措施是行之有效的,也是比較合適用的,對于體育照明來說,"可靠,安全,靈活,節能,經濟"是體育照明設計的五項原則,節能只是其中一個原則,而且還不是第一原則.因此,在保證體育照明可靠性,安全性和靈活性的前提下,進行節能設計.

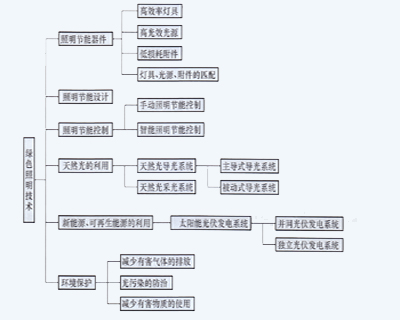

圖10-2 綠色照明技術總匯
在此,作者想著重論述一下燈具,光源,附件的匹配問題.
我們可能性有這樣的體驗,家里節能燈壞了,更換一個其它品牌的光源,啟動變得困難了,燈沒有原來亮.很多人認為是燈的質量有問題,事實上這是光源與附件的匹配不佳所致.對于一個燈源來說,燈電流的波形及頻率會(huì )影響燈的效率,即影響到電能轉化成光的效率.在體育照明中,能生產出高質量的燈具,光源和附件的企業很少.很多燈具廠配套其它廠家的光源和鎮流器,三者之間的配合,匹配顯得尤為重要.2008年北京奧運場館中,個別場館出現匹配不佳的實例應引起我們高度重視.目前在中國市場上經常使用歐標金鹵燈鎮流器,其與燈配合較好,如歐司朗的光源與其鎮流器,的配合都可圈可點,在世界范圍內得到很好的應用,鎮流器輸出到燈的電流波形接近正弦波,且在過零處的電流中斷時時間(OT)較小,波形比較連續,與金鹵燈配合后效率較高.另一類產品是以GE,MASCO為代表的美標金鹵燈鎮流器,根據CE公司產品樣本介紹,其鎮流器采用超前頂峰式結構,這種結構特點決定了金鹵燈的燈電流在過零處,中斷時間(OT)較大,波形不太連續,所以在燈具有相同的輸入功率的條件下,美標的效率約比歐標金鹵燈鎮流器低幾個百分點.
體育場照明節能的設計原則
原則1.不能降低照明標準
不同體育運動項目體育照明的標準,在照明設計時不能因為節能而降低這個標準.這就是"節能不減光"原則.
原則2.選擇合適的照明標準
選擇合適的照明標準很重要.對于大多數地市能體育建筑,高校的體育建筑,其體育照明不應殷實舉行國際大賽的標準進行設計,否則,會(huì )產生以下問題:
1.一次投資增多.
2.維護工作量增加,維護成本增加.
3.為體育場館照明服務的供電系統將復雜,用電量增大.
4.即使按國妹大賽進行照明設計,當未來舉行國際大賽時,還需要按最新的國際單項體育組織和電視轉播機構要求進行改造.
5.因此,2008年出版的國家標準圖<<民用建筑設計要點>>中結出如下答案:
作者建議,國內省市級的場館,體育照明應按能舉行CTV轉播國內,國際比賽的等級進行設計,并一定要預留改造的可能,包括馬道上的位置,荷載,電源.
原則3.永久照明系統與臨時照明系統相結合
下如原則2所說那樣,國內場館沒有必要將標準定的過高,避免造成浪費.因此,需要設計永久的照明系統以滿足多數比賽的需求.并且預留改造的可能性,為臨時體育照明系統提供條件.
原則4.與建筑專業密切配合非常重要.
體育照明設計中,與建筑專業密切配合非常重要.
馬道的位置,高度將直接影響到照明指標是否要求,同時也將影響到照明能耗的大小.我國規范對馬道提出諸多規定:體育場館家按需設置馬道,馬道設置的數量,高度,走向和位置應滿足照明裝置的相關要求.
一般來說,燈具投射角小有利于控制眩光,但不利于垂直照明,耗能相應增多.因此,要在垂直照度與眩光之間找到平衡點,也使照明能耗最合理.
原則5.技術性能與投資同時考慮
我們不僅要注重技術,使照明各項指標滿足照明標準的要求,還要考慮投資是否合理.我們要反對不計成本的技術,這樣的技術在推廣過程中會(huì )遇到很多困難.還要考慮到運行過程中的節能和維護.
