足球館照明
 |
足球是一項對抗性極強的集體競技項目，在世界范圍內廣為流行的體育項目。足球運動發展史足以說明起生命力及影響力。根據國際足聯的規定，足球場場地長為105~110m，寬為68~75m，球場底線和邊線外側至少5m內不能有障礙物，以保證運動員的安全。
一． 我國關于足球場的照明標準：
|
室外足球場的照明標準 | ||||||||||||||
|
等級 |
使用功能 |
照度 |
照度均勻度 |
光源 |
眩光指數GR | |||||||||
|
Eh |
Evmai |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) | ||||||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 | |||||||||
|
Ⅰ |
訓練和娛樂(lè )活動 |
200 |
— |
— |
0.3 |
— |
— |
— |
— |
≥20 |
|
≤55 | ||
|
Ⅱ |
業余比賽、 專業訓練 |
300 |
— |
— |
0.5 |
— |
— |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
Ⅲ |
專業比賽 |
500 |
— |
0.4 |
0.6 |
— |
— |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
Ⅳ |
TV轉播國家、國際比賽 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≥80 |
≥4000 |
<50 | ||
|
Ⅴ |
TV轉播重大、國際比賽 |
— |
1400 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≥90 |
≥500 |
≤50 | ||
|
Ⅵ |
HDTV轉播重大、國際比賽 |
— |
2000 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≥90 |
≥5500 |
≤50 | ||
|
— |
TV應急 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
注：應避免對運動員，特別在"角球"時對守門員造成直接眩光。 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
室內足球場的照明標準 | ||||||||||||||
|
等級 |
使用功能 |
照度 |
照度均勻度 |
光源 |
眩光指數GR | |||||||||
|
Eh |
Evmai |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) | ||||||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 | |||||||||
|
Ⅰ |
訓練和娛樂(lè )活動 |
300 |
— |
— |
0.3 |
— |
— |
— |
— |
≥65 |
|
≤35 | ||
|
Ⅱ |
業余比賽、 專業訓練 |
500 |
— |
0.4 |
0.6 |
— |
— |
— |
— |
≥65 |
≥4000 |
≤30 | ||
|
Ⅲ |
專業比賽 |
750 |
— |
0.5 |
0.7 |
— |
— |
— |
— |
≥65 |
≥4000 |
≤30 | ||
|
Ⅳ |
TV轉播國家、國際比賽 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≥80 |
≥4000 |
≤30 | ||
|
Ⅴ |
TV轉播重大、國際比賽 |
— |
1400 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≥80 |
≥4000 |
≤30 | ||
|
Ⅵ |
HDTV轉播重大、國際比賽 |
— |
2000 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≥90 |
≥ |
≤30 | ||
|
— |
TV應急 |
— |
750 |
0.5 |
0.7 |
0.3 |
0.5 |
— |
— |
≥80 |
≥4000 |
≤30 | ||
|
注：比賽場地上方應有足夠的照度，但應避免對運動員造成眩光。 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
國際足聯的照明標準 |
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
FIFK沒有電視轉播的足球場人工照明參數推薦值 |
|
| ||||||||||||
|
比賽分級 |
水平照度Eh,ave(lx) |
照度均勻度U2 |
眩光指數GR |
光源色溫Tk |
光源顯色指數Ra |
|
| |||||||
|
Ⅲ級 |
500* |
0.7 |
≤50 |
＞4000K |
≥80 |
|
| |||||||
|
Ⅱ級 |
200* |
0.6 |
≤50 |
＞4000K |
≥65 |
|
| |||||||
|
Ⅰ級 |
75* |
0.5 |
≤50 |
＞4000K |
≥20 |
|
| |||||||
|
*考慮了燈具維護系數的照度值，即表中數值相乘以1.25等于初始的照度值 |
|
| ||||||||||||
|
FIFK有電視轉播的足球場人工照明參數推薦值 | |||||||||||||
|
比賽分類 |
攝像類型 |
垂直照度 |
水平照度 |
光源色溫Tk |
光源顯色指數Ra | ||||||||
|
Ev.ave(lx) |
照度均勻度 |
Eh.ave(lx) |
照度均勻度 | ||||||||||
|
U1 |
U2 |
U1 |
U2 | ||||||||||
|
Ⅴ級 |
慢動作 |
1800 |
0.5 |
0.7 |
1500~3000 |
0.6 |
0.8 |
＞5500K |
≥80最好≥90 | ||||
|
固定攝像 |
1400 |
0.5 |
0.7 | ||||||||||
|
移動攝像 |
1000 |
0.3 |
0.5 | ||||||||||
|
Ⅳ級 |
固定攝像 |
1000 |
0.4 |
0.6 |
1000~2000 |
0.6 |
0.8 |
＞4000K |
≥80 | ||||
|
注 1.垂直照度值與每臺攝像機有關。 | |||||||||||||
|
2.照度值應考慮燈具維護系數，推薦燈具維護系數為0.8，因此，照度的初始數值應為表中數值的1.25倍。 | |||||||||||||
|
3.每5m的照度梯度不應超過20%。 | |||||||||||||
|
4.眩光指數GR≤50。 | |||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
有電視轉播的足球場照明標準 | |||||||||||||
|
比賽分類 |
攝像類型 |
垂直照度 |
水平照度 |
光源色溫Tk（K) |
光源顯色指數Ra | ||||||||
|
Ev.ave(lx) |
照度均勻度 |
Eh.ave(lx) |
照度均勻度 | ||||||||||
|
U1 |
U2 |
U1 |
U2 | ||||||||||
|
Ⅴ級 |
固定攝像 |
2400 |
0.5 |
0.7 |
3500 |
0.6 |
0.8 |
＞4000 |
≥65 | ||||
|
場地攝像 |
1800 |
0.4 |
0.65 | ||||||||||
|
Ⅳ級 |
固定攝像 |
2000 |
0.4 |
0.65 |
2500 |
0.6 |
0.8 |
＞4000 |
≥65 | ||||
|
場地攝像 |
1400 |
0.4 |
0.6 | ||||||||||
|
注 1.表中垂直照度為固定（或場地）攝像機方向的垂直照度； | |||||||||||||
|
2.場地攝像機的垂直照度均勻度，可以通過比較各臺攝像機之間的垂直照度進行估算； | |||||||||||||
|
3.表中照度值為使用（maintained)照度，推薦維護系數為0.7，因此初始照度值應約為表中數值的1.4倍； | |||||||||||||
|
4.眩光指數GR≤50； | |||||||||||||
|
5.認可并鼓勵采用恒流明輸出的光源。 | |||||||||||||
|
沒有電視轉播的照明標準 |
|
|
||||||||||||
|
比賽分級 |
水平照度Eh,ave(lx) |
照度均勻度U2 |
光源色溫Tk(K) |
光源顯色指數Ra |
|
|
||||||||
|
Ⅲ級 |
750 |
0.7 |
＞4000 |
≥65 |
|
|
||||||||
|
Ⅱ級 |
500 |
0.6 |
＞4000 |
≥65 |
|
|
||||||||
|
Ⅰ級 |
200 |
0.5 |
＞4000 |
≥65 |
|
|
||||||||
|
注 1.表中照度值為使用（maintained)照度； |
|
|
||||||||||||
|
2.推薦維護系數為o.7，因此初始照度值約為表中數值的1.4倍； |
|
|
||||||||||||
|
3.表每10m的照度變化幅度即照度梯度不應超過30%； |
|
|
||||||||||||
|
4.應避免在運動員的主視野內產生眩光。 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
CIE關于足球場的照明標準 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
規格不同的足球場平均使用水平照度 |
||||||||||||||
|
觀眾容量 |
觀看距離*（m) |
平均使用水平照度 |
||||||||||||
|
10000座位以下 |
120 |
150~250 |
||||||||||||
|
10000~20000座 |
160 |
250~400 |
||||||||||||
|
20000座以上 |
200 |
400~800 |
||||||||||||
|
* 觀看距離是指觀眾席最遠點到球場最遠點的距離 |
||||||||||||||
|
國際體育聯合會(huì )關于室內足球場照明標準 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
GAISF室內足球場照明標準 |
||||||||||||||
|
運動類型 |
Eh(Lx) |
Evmai(Lx) |
Evsec(Lx) |
水平照度均勻度 |
垂直照度均勻度 |
Ra |
Tk(K) |
|||||||
|
U1 |
U2 |
U1 |
U2 |
|||||||||||
|
業余水平 |
體能訓練 |
150 |
— |
— |
0.4 |
0.6 |
— |
— |
20 |
4000 |
||||
|
非比賽娛樂(lè )活動 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
|||||
|
國內比賽 |
500 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
|||||
|
專業水平 |
體能訓練 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
||||
|
國內比賽 |
750 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
|||||
|
TV轉播的國內比賽 |
— |
1000 |
700 |
0.4 |
0.6 |
0.3 |
0.5 |
65 |
4000 |
|||||
|
TV轉播的國際比賽 |
— |
1400 |
### |
0.6 |
0.7 |
0.4 |
0.6 |
65,最好80 |
4000 |
|||||
|
高清晰度HDTV轉播 |
— |
2000 |
### |
0.7 |
0.8 |
0.6 |
0.7 |
80 |
4000 |
|||||
|
TV應急 |
— |
1000 |
— |
0.4 |
0.6 |
0.3 |
0.5 |
65,最好80 |
4000 |
|||||
|
奧運會(huì )的足球場照明標準 | ||||||
|
位置 |
照度 |
照度平均值（最小值） | ||||
|
Ev.cam.min |
Eh.ave |
水平方向 |
垂直方向 | |||
|
（見注2） |
|
Emin/Emax |
Emin/Eave |
Emin/Emax |
Emin/Eave | |
|
FOP（場地）（見注7） |
1400 |
見比值 |
0.7 |
0.8 |
0.6（0.7） |
0.7（0.8） |
|
熱身區域、ERC |
1000 |
|
0.4 |
0.6 |
0.4 |
0.6 |
|
觀眾（C1號攝像機）（見注3） |
見比值 |
|
|
|
0.3 |
0.5 |
|
Eh.ave.FOP/Ev.ave.Cam |
≥0.75和≤1.5 | |||||
|
計算點四個面Ev最小值與最大值的比值 |
≥0.6 | |||||
|
Ev.ave.spec/Ev.ave.Cam |
≥0.1和≤0.25 | |||||
|
Eh.ave.Run.off/Eh.ave.FOP |
≥0.1和≤0.33 | |||||
|
照度梯度 |
UG-全場（4m計算網路） |
≤20% | ||||
|
UG-特定區域（2m計算網絡(luò )） |
≤10% | |||||
|
UG-特定區域（1m計算網絡(luò )） |
≤10% | |||||
|
光源 |
CRI Ra |
≥90 | ||||
|
Tk |
5600K | |||||
|
相對于個固定攝像機的眩光等級GR |
≤40 | |||||
|
Tk |
5600K | |||||
|
鏡頭頻閃-眩光指數GR | ||||||
|
固定攝像機的眩光指數 |
≤40 | |||||
|
注：1.垂直照度計算平面和攝像機位置按組委會(huì )要求進行設計。 | ||||||
|
2.Ev.min為所有計算點中的最小垂直照度值，而非最小的平均照度值，這一點非常重要，是奧運會(huì )標準與其它標準區別最大之處。 | ||||||
|
3.觀眾”指的是前12排座位的觀眾，超過15排座位的垂直照度均勻度將會(huì )降低。 | ||||||
|
4.Ev.max和Ev.min為比賽場地內所有計算點4個垂面上的最大和最小垂直照度值。 | ||||||
|
5.除注明外，所有計算網格為1m。 | ||||||
|
6.照度等級為奧運比賽的最小值。 | ||||||
|
7.所有的主攝像機（ERC除外），都滿足Ev.min=1400。對于ERC，Ev.min可以為1000lx。 | ||||||
|
8.ARZ1內的Ev.max應在ARZ2范圍內。 | ||||||
|
9.縮寫定義： | ||||||
|
ERC: 搖動攝像機，四個與比賽場地邊線和底線平行的垂直面上的垂直照度； | ||||||
|
SSM: 超級慢動攝像機 | ||||||
|
FOP: 用于比賽區域的場地，足球場的FOP為（105~110）m×(68~75)m; | ||||||
|
TF=TotalFOP=場眾所包圍的場地，包括用于比賽區域的FOP； | ||||||
|
Cam=攝像機； | ||||||
|
ARZ1=球場兩端，球門線。邊線和禁區之間的區域； | ||||||
|
ARZ2=球門區； | ||||||
|
Spec=觀眾； | ||||||
|
C1號=主攝像機； | ||||||
|
UG-FOP：FOP區域內的照度梯度； | ||||||
|
UG-ARZ1：ARZ1區域內的照度梯度。 | ||||||
二．足球場照明
1．攝像機機位

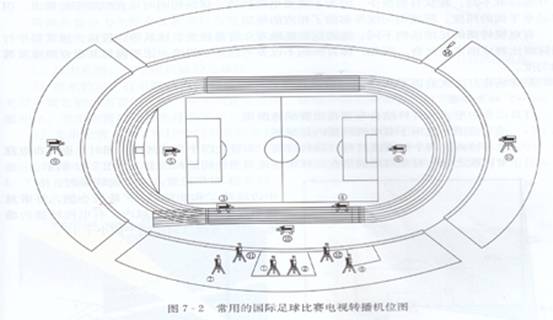

當足球場需要電視轉播時，攝像機機位將會(huì )影響到照明水平，主攝像機方向上的垂直照度是重點考察對象。圖7-2為常用的國際足球比賽電視轉播機位圖。需要特別指出，不同的轉播公司，對轉播的要求是不一樣的，機位會(huì )有所變化，本圖僅參考。對于低級別的轉播賽事，如國內中超聯賽，可以只有三個機位，即1，8，10，這是國際足聯允許的最低要求。
圖中攝像機機位號及其含義見表7-4。
攝像機機位及其功能
|
序號 |
類型 |
位置及功能 |
|
1 |
大型 |
中間看臺，高位，主要拍攝位 |
|
2 |
大型 |
中間看臺，高位，中部拍攝位，分解 |
|
3 |
大型 |
18m左，地面高度，比賽特寫鏡頭和回放 |
|
4 |
大型 |
18m右，地面高度，比賽特寫鏡頭和回放 |
|
5 |
便攜 |
左側球門后，回放 |
|
6 |
便攜 |
右側球門后，回放 |
|
7 |
大型 |
16m線左，高位，比賽，越位回放 |
|
8 |
大型 |
16m線右，高位，比賽，越位回放 |
|
9 |
大型 |
球門區端部高位，左側，球門拍攝，回放，景觀拍攝 |
|
10 |
大型 |
球門區端部高位，右側，球門拍攝，回放，景觀拍攝 |
|
11 |
大型超慢動作 |
左看臺，中位，特寫鏡頭回放 |
|
12 |
大型超慢動作 |
右看臺，中位，特寫鏡頭回放 |
|
13 |
大型超慢動作 |
中位，兩個替補席之間，展示，置換，替補席 |
|
14 |
微型 |
看臺高位，右側，賽場廣角拍攝 |
2．布燈方式
有電視轉播的足球場通常都是觀眾容量大，建筑等級較高，通常要舉行國際級比賽或國家級比賽。因此，體育照明不僅要考慮水平照度，還要衡量其垂直照度及其均勻度。
足球場布燈方式有以下幾種：
一． 四角布置
（1） 燈具以集中形式與燈桿結合布置在比賽場地四角。
a.適用范圍：適用于有電視轉播的足球場。
b.技術特點：四個燈塔或燈桿布置在四個角球區外，同時，也應布置在運動員正常視線之外。C.對角燈塔通常在足球場場地對角線的延長線上。

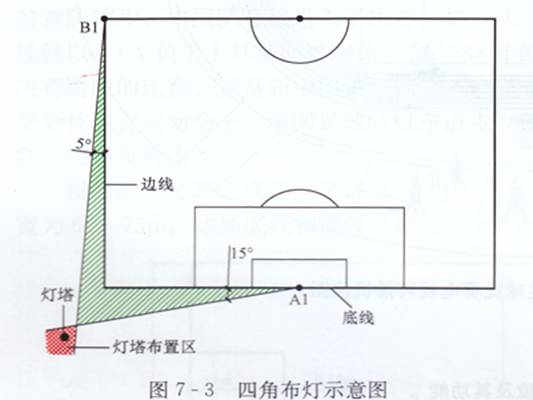

d.燈塔位置：無電視轉播時，圖7-3中邊線外5度和底線外10度是最小值，燈塔只能布置在圖中紅色區域內。有電視轉播的場地，圖中底線外的角度不應小于15度。

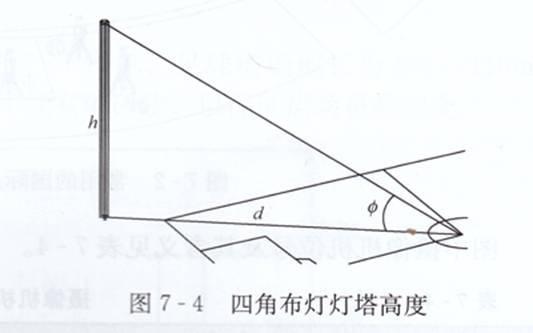

燈塔高度：燈塔高度按式（7-1）計算
h=dtg Ø （7-1）
h----燈塔的高度
d----球場中心點到燈塔的距離
Ø----球場中心點到燈塔和頂之間的夾角。
e．燈具與燈架：為了控制眩光，燈具的投射角不應大于70度。即燈具的遮光角應大于20度。如圖：7-5所示：
二．兩側布置
兩側布置分為光帶布置和多桿布置。
（1） 光帶布置。燈具與建筑馬道結合，以連續光帶形式或簇狀集中形式布置在場地兩側。
a. 適用范圍：有電視轉播的足球場
b. 技術特點：有電視轉播的賽場，一般都有看臺，看臺頂部雨棚可以支撐照明裝置，光帶布置是側向布置的一種，多采用連續光帶，現在分段光帶布置也時常被應用。與四角布置相比，光帶布置的燈具離球場更近，照明效果更好。
c. 光帶位置：為了保證守門員及在角球區附近進攻的球員有良好的視線條件，以球門線中點為基準，
底線兩側至少15度之內不能布置照明裝置。

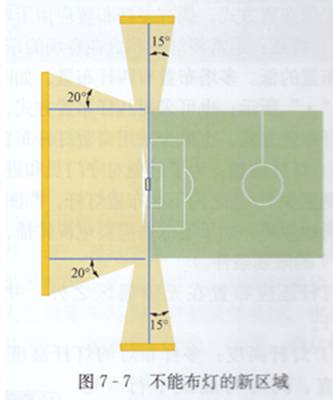

底線后向外20度角及與水平面成功率45度角的空間內不能布燈。圖7-7示出不能布燈的最新要求。（這是新要求）
d. 光帶高度：光帶的高度可以采用式（7-1）進行計算，但d值和h的含義發生了變化。
光帶的高度比四角布置的要低。
光帶照明的均勻度更容易實現，垂直照度如此。水平照度也一樣。
造價相對要便宜。光帶往往要使用馬道，馬道的利用率較高，技術性能及經濟性均佳。因此，這種布燈方式被廣泛應用。
（2） 多桿布置。燈具與燈桿或燈塔相結合，以簇狀集中形式布置在場地兩側。
a. 適用范圍：在沒有電視轉播的足球場，側向布置照明裝置多采用多塔布置方式。

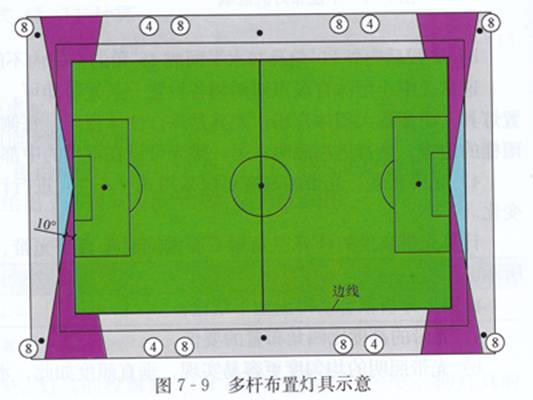

b. 特點：通常將燈桿布置在賽場的東西兩側，一般來說，多桿布燈的燈桿高度可以比四角布置的低。多塔布置有四桿布置，或六桿布置，也可以采用八桿布置方式。如圖7-9
底線兩側至少10度之內不能布置燈桿。
燈桿還應布置在無障礙區之外，并不得影響觀眾正常觀看的視線。
d. 燈桿高度：多桿布燈的燈桿高度仍用公式（7-1）進行計算。
三．混合布置
兩側布置與四角布置相結合的布置方式。
a. 適用范圍：有電視轉播的足球場。此種布燈方式被廣泛地應用，龍其適用于綜合性體育場，舊場改造等情形。
b. 技術特點：融合了兩側布置，四角布置的特點。
