體育館照明設計

1、體育館運動分類

在室內體育館進行的體育運動一般分為兩類。一類是主要利用空間的運動，另一類是利用低位置為主的運動。

2、照明設計的基本原則

體育館照明設計，設計者首先必須了解和掌握體育館照明的要求：即照度標準和照明質量，然后要依據體育館建筑結構可能安裝高度和部位確定布燈方案。由于體育館空間高度的局限，即要達到照度標準，又要滿足照明質量要求，因此應選用配光合理、有合適距高比和亮度限制較嚴的燈具。一般來說，當燈具安裝高度低于6m時，宜選用熒光類燈具；當燈具安裝高度在6～12m時，宜選用功率不超過250W的金屬鹵化物類燈具；當燈具安裝高度在12～18m時，宜選用功率不超過400W金屬鹵化物燈具；當燈具安裝高度在18m以上時，宜選用功率不超過1000W的金屬鹵化物類燈具；體育館照明不宜使用功率大于1000W的泛光燈具。

3、照明要點

（1）室內裝修。為使館內頂棚、墻面等得到適當的對比，應考慮室內飾面材料的反射系數和色彩。一般情況下，為了防止反射眩光和提高照明效率，要采用無光澤的反射系數高的飾面材料。

（2）減輕眩光。要減輕光源（照明器）的直接眩光，或墻面、地面和設在場內的運動器具設備等產生的反射眩光。特別為了減輕光的直射眩光，應在照明器上加裝格柵，采用間接或半間接的照明方式。

（3）光源和燈具。在體育館頂棚高的比賽場地上所用光源，宜采用高效率、長壽命、大光通量的金屬鹵化物燈或高顯色性的高壓鈉燈。對于頂棚較低，規模小的練習場地則宜采用配有電子鎮流器的熒光燈、小型金屬鹵化物燈、無極燈等。

（4）陰影。使運動員有適當的陰影和立體感效果，以便取得距離感，這對于可見度是有益的。通過從兩個側面進行照明或照明器加反射罩可以大致得到較好的陰影效果。

（5）照明計算。一般照明的照度計算方法通常有利用系數法、單位容量法和逐點法可以研究照度分布情況。

通過計算結果就可以繪制水平照度等照度曲線圖和垂直照度等照度曲線圖，得出它們的平均照度，最大、最小照度值，照度均勻度及立體感等數據。這些數據如滿足要求就說明布燈方案合理可行。否則就要調整布燈方案，再重新進行照明計算，直至滿足要求為止。

體育照明基本上采用專用軟件進行計算，計算精度越來越高，完全可以滿足實際需要。

4、照明設計

（1）羽毛球館照明設計要點:這是利用空間最有代表性的運動，必須使運動員在背景襯托之下能追隨和看清羽毛球飛躍途徑。為了使穿梭的白色球與背景有良好的對比，而且在這個過程中不應受到眩光的影響，注意力的集中不至被視線附近的亮光源干擾。比賽時，大部分動作是在球網附近進行，因此該區域的照明，包括球場上空至少從地面起達7m高的空間需要照明。側面照明和間接照明是一種好的方法。如果利用設在頂棚上燈具在一般照明下進行比賽，可以在球網兩側較高的位置增加輔助投光照明，而在任何情況下燈具應裝設擋光格柵，以防止眩光。

（2）籃球館照明設計要點:由于運動員本身能跟蹤和看清籃球的運動和其他運動員的快速動作，雖然球大，但動作快速，因此要求有良好的空間照度和照度的均勻性。為此，布燈要均勻排列，燈具上應裝設格柵以防球的沖擊。

（3）乒乓球館照明設計要點:乒乓球比賽時，為了運動員能準確判斷和掌握快速運動的球，燈具的布置不僅要顧及到球臺上照明，而且球臺四周也要十分明亮、均勻。

（4）網球館照明設計要點:對照明要求應能看清對象，不僅有球，而且還有對手、球網和場線等。燈具設在球場兩側上方照明為好，空間照度也要均勻。

 燈具的最低安裝高度業余為8m、專業為12m，為使運動員不受眩光的干擾，應在燈具上加裝格柵或擋板，以及采用其他擋光方法。

5、布燈方式

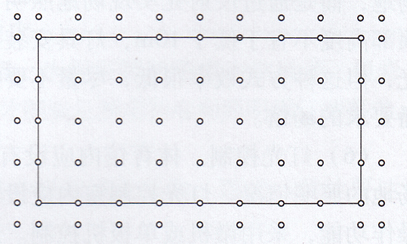

（1）頂部布燈方式。頂部布燈方式即單個燈具均勻布置在運動場地上空，宜選用對稱型配光的燈具，適用于主要利用低空間，對地面水平照度均勻度要求較高，且無電視轉播要求的體育館。燈具的布置平面應延伸出場地一定距離，用以提高場地水平照度均勻度，見下圖。

頂部布燈方式一般用于籃球館、手球館、乒乓球館、體操館、曲棍球館、冰上運動館、柔道館、摔跤館、武術館等中小型體育館。此種布燈方案比較經濟，但照明的立體感差。

（2）群組均勻布燈方式。群組均勻布燈方式即幾個單體燈具組成一個群組，均勻布置在運動場地上空，一般用于籃球館、手球館、乒乓球館、體操館、曲棍球館、冰上運動館、柔道館、摔跤館、武術館等中小型體育館和高度相對高的大型體育館。此種布燈方式較經濟，但照明的立體感差。

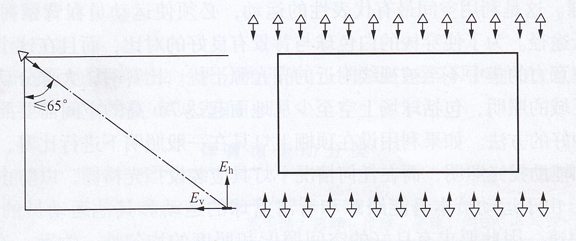

（3）側向布燈方式。側向布燈方式宜選用非對稱型配光燈具布置在馬道上，適用于對垂直照度要求比較高、常需運動員仰頭觀察的運動項目以及有電視轉播要求的體育館。側向布燈時，燈具仰角（燈具的瞄準方向與垂線的夾角）應不大于65°，側向布燈方式通常將燈具安裝在運動場地邊側的馬道上，該方式一般用于羽毛球館、網球館、游泳館等大多數室內項目，以及垂直照度要求較高的場館，此種布燈方式的照明立體感好。側向布燈見下圖：

    通常燈具馬道設置在運動場地的兩側，根據場地大小可設置兩條或四條馬道。馬道位置應在場地邊線向對面邊線方向的仰角θ大于40°（當場地兩邊有觀眾席時）。在該范圍內，仰角θ越小，越有利于提高垂直照度，但應注意，在仰角θ選取時，還應同時考慮到垂直照度與水平照度的比例關系問題和眩光控制問題。

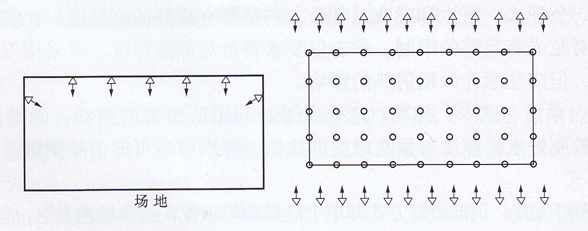

（4）混合布燈方式�；旌喜紵舴绞郊磳⑸鲜鰞煞N或多種布燈方式結合起來的一種布燈方式，適

用于所有室內項目，通過不同組合的開燈控制模式，可以滿足大型體育館以及對垂直照度要求較高的彩電轉播的體育館，有較好的照度立體感�；旌喜紵粢�(jiàn)下圖。

（5）間接照明布燈方式。間接照明是一種較為舒適的照明方式，燈具不直接照射運動場地，而是通過反射光實現場地照明。此種照明方式要求體育館頂部為高反射率材料，同時頂部高度不宜于低于10 m，燈具安裝應高于運動員和觀眾的正常視線，以控制燈具的直接眩光，但這種方式效率很低，盡量不要采用。一般用于羽毛球館和游泳館等項目，不適用于彩電轉播要求的場館。

（6）燈光控制。體育館內應設有燈光控制室，燈光控制室要能夠很方便地觀察到比賽場地的照明情況。燈光控制室內應設有燈光控制柜和燈光操作臺，操作臺要具有自動和手動操作功能，采用微機或單板機控制。近來不少體育館采用智能化照明控制箱進行操作。操作臺面上應有顯示器、模擬盤，操作者可以從顯示器上預選開燈方案，從模擬盤上可以直接觀察到實際開燈情況。
